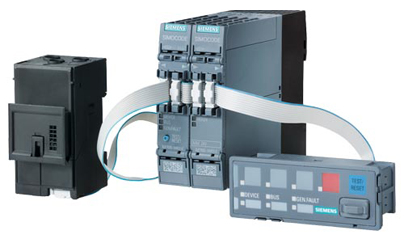

دستگاه های مدیریت و کنترل موتور SIMOCODE pro 3UF7

SIMOCODE pro یک سیستم مدیریت موتور منعطف و مدولار برای موتورهایی با سرعت ثابت در محدوده عملکرد ولتاژ پایین است. این اتصال بین I&C و فیدر موتور را بهینه می کند، در دسترس بودن کارخانه را افزایش می دهد و اجازه می دهد تا صرفه جویی قابل توجهی برای راه اندازی، بهره برداری و نگهداری پیشگیرانه یک سیستم انجام شود. SIMOCODE pro ارائه می دهد، به عنوان مثال: حفاظت کامل موتور الکترونیکی چند منظوره که مستقل از سیستم اتوماسیون است عملکردهای کنترل یکپارچه به جای سخت افزار برای کنترل موتور جزئیات عملیات، خدمات و داده های عیب یابی ارتباط باز از طریق PROFIBUS DP، PROFINET/OPC UA، Modbus RTU یا EtherNet/IP عملکرد رله ایمنی برای قطع بی خطر موتورهای تا SIL 3 مطابق با IEC 61508، IEC 62061 یا PL e مطابق ISO 13849-1 نسخه های دستگاه با پوشش محافظ روی برد مدار چاپی SIMOCODE ES بسته نرم افزاری برای پارامترسازی، راه اندازی و عیب یابی SIMOCODE pro است. سری دستگاه عملکرد پایه با SIMOCODE pro C سیستم جمع و جور برای استارت های مستقیم و استارت های معکوس یا برای کنترل محافظ استارت موتور. عملکرد عمومی با SIMOCODE pro S یا SIMOCODE pro V PN GP سیستم هوشمند برای استارت مستقیم بر روی خط، معکوس، و ستاره مثلث (wye- مثلث) یا برای کنترل محافظ استارت موتور یا استارت نرم. قابلیت گسترش آن با یک ماژول توسعه / ماژول چند منظوره حجم داده های پروژه ورودی / خروجی جامع، تشخیص دقیق خطای زمین از طریق ترانسفورماتور جریان باقیمانده 3UL23 و اندازه گیری دما را فراهم می کند. عملکرد بالا با SIMOCODE pro V سیستم متغیر با تمامی عملکردهای کنترلی و با امکان گسترش ورودی ها، خروجی ها و عملکردهای سیستم به دلخواه با استفاده از ماژول های توسعه. در هر فیدر، هر سیستم همیشه شامل یک واحد اصلی و یک ماژول اندازه‌گیری جریان مجزا است. این دو ماژول به صورت الکتریکی از طریق رابط سیستم با یک کابل اتصال به یکدیگر متصل می شوند و می توان آنها را به صورت مکانیکی (یکی پشت سر دیگری) یا جداگانه (در کنار هم) متصل کرد. جریان موتوری که باید نظارت شود تنها برای انتخاب ماژول اندازه گیری جریان تعیین کننده است. یک پانل اپراتور برای نصب در درب کابینت به صورت اختیاری از طریق یک رابط سیستم دوم در واحد اصلی قابل اتصال است. هر دو ماژول اندازه گیری جریان و پانل اپراتور توسط واحد اصلی از طریق کابل اتصال تغذیه می شوند. ورودی‌ها، خروجی‌ها و عملکردهای بیشتری را می‌توان با استفاده از ماژول‌های توسعه اختیاری به SIMOCODE pro V و SIMOCODE pro S اضافه کرد، بنابراین ورودی‌ها و خروجی‌های موجود در واحد اصلی را تکمیل می‌کند. با ماژول‌های دیجیتالی DM-F Local و DM-F PROFIsafe Fail-Safe همچنین می‌توان قطع اتصال بی‌خطر موتورها را در سیستم مدیریت موتور SIMOCODE pro V ادغام کرد. همه ماژول ها با کابل های اتصال به هم متصل می شوند. کابل های اتصال در طول های مختلف موجود هستند. حداکثر فاصله بین ماژول ها (به عنوان مثال بین واحد اصلی و ماژول اندازه گیری جریان) نباید از 2.5 متر تجاوز کند. طول کل همه کابل های اتصال در هر رابط سیستم واحد اصلی ممکن است تا 3 متر باشد. فواید مزایای کلی مشتری ادغام کل فیدر موتور در کنترل فرآیند با استفاده از PROFIBUS DP، PROFINET/OPC UA، Modbus RTU یا EtherNet/IP به طور قابل توجهی سیم کشی بین فیدر موتور و PLC را کاهش می دهد. تمرکززدایی فرآیندهای خودکار با استفاده از عملکردهای کنترل و نظارت قابل تنظیم در فیدر باعث صرفه جویی در منابع در سیستم اتوماسیون می شود و عملکرد کامل و حفاظت از فیدر را تضمین می کند حتی اگر سیستم I&C یا گذرگاه از کار بیفتد. جمع آوری و نظارت بر داده های عملیاتی، خدماتی و تشخیصی در فیدر و سیستم کنترل فرآیند، در دسترس بودن کارخانه و همچنین نگهداری و خدمات پسند بودن را افزایش می دهد. درجه بالایی از مدولار بودن به کاربران این امکان را می دهد که الزامات خاص کارخانه خود را برای هر فیدر موتور کاملاً پیاده کنند سیستم SIMOCODE pro راه حل های درجه بندی شده و صرفه جویی در فضا را برای هر برنامه مشتری ارائه می دهد جایگزینی سخت افزار مدار کنترل با عملکردهای کنترل یکپارچه، تعداد قطعات سخت افزاری و سیم کشی مورد نیاز را کاهش می دهد و از این طریق هزینه های انبارداری و خطاهای احتمالی سیم کشی را محدود می کند. استفاده از حفاظت کامل موتور الکترونیکی امکان استفاده بهتر از موتورها را فراهم می کند و پایداری طولانی مدت مشخصه خاموش شدن و خاموش شدن قابل اعتماد را حتی پس از سالها سرویس تضمین می کند. به لطف دقت اندازه‌گیری‌های جریان، ولتاژ، توان و انرژی (به‌ویژه آن‌هایی که توسط ماژول‌های اندازه‌گیری جریان/ولتاژ نسل دوم به‌دست می‌آیند)، هزینه‌ها را می‌توان با دقت بالایی به صورت داخلی تخصیص داد. نسخه های دستگاه با پوشش محافظ روی برد مدار چاپی حفاظت کامل موتور الکترونیکی چند منظوره برای جریان های نامی موتور تا 820 آمپر

5,000 / 5,000

SIMOCODE pro با استفاده از ترکیبی از عملکردهای مختلف حفاظتی و نظارتی چند مرحله ای و تاخیری، حفاظت جامع از فیدر موتور را ارائه می دهد: حفاظت از اضافه بار الکترونیکی تاخیری معکوس (کلاس 5E تا 40E) محافظ موتور ترمیستور حفاظت از شکست/عدم تقارن فاز حفاظت غرفه نظارت بر مقادیر حد قابل تنظیم برای جریان موتور نظارت بر ولتاژ و توان نظارت بر ضریب توان φ (موتور بیکار/کاهش بار) پایش گسل زمین نظارت بر دما، به عنوان مثال از طریق Pt100/Pt1000 نظارت بر ساعات کار، توقف و تعداد شروع کار و غیره ثبت منحنی های اندازه گیری SIMOCODE pro می‌تواند منحنی‌های اندازه‌گیری را ثبت کند و بنابراین می‌تواند، برای مثال، پیشرفت جریان موتور را در هنگام راه‌اندازی موتور ارائه دهد. کنترل موتور انعطاف پذیر با عملکردهای کنترل یکپارچه (به جای اینترلاک سخت افزاری جامع) بسیاری از عملکردهای از پیش تعریف شده کنترل موتور قبلاً در SIMOCODE pro ادغام شده اند، از جمله تمام عملیات منطقی لازم و اینترلاک ها: رله های اضافه بار استارت مستقیم بر روی خط و معکوس استارترهای ستاره-دلتا (وای-دلتا) (همچنین با تغییر جهت) دو سرعته، موتور با سیم پیچی مجزا (استارت تعویض قطب). همچنین با تغییر جهت دو سرعته، موتورها با سیم پیچ های داهلندر مجزا (همچنین با معکوس جهت) فعال سازی پوزیشنر فعال سازی شیر برقی فعال کردن محافظ استارت موتور فعال سازی نرم استارت (همچنین با معکوس کردن جهت) این عملکردهای کنترلی در SIMOCODE pro از پیش تعریف شده‌اند و می‌توانند آزادانه به ورودی‌ها و خروجی‌های دستگاه (از جمله تصویر فرآیند PROFIBUS/PROFINET) اختصاص داده شوند. این توابع کنترلی از پیش تعریف‌شده همچنین می‌توانند با استفاده از ماژول‌های منطقی با قابلیت تنظیم آزادانه (جدول حقیقت، شمارنده‌ها، تایمرها، ارزیابی لبه‌ها و غیره) و با کمک عملکردهای استاندارد (پایش قطع برق، راه اندازی اضطراری، خطاهای خارجی و غیره)، بدون نیاز به رله های کمکی اضافی در مدار کنترل. SIMOCODE pro بسیاری از سخت افزارها و سیم کشی های اضافی را در مدار کنترل غیر ضروری می کند که منجر به استانداردسازی بالای فیدر موتور از نظر طراحی و نمودار مدار می شود.

SIMOCODE pro بسیاری از سخت افزارها و سیم کشی های اضافی را در مدار کنترل غیر ضروری می کند که منجر به استانداردسازی بالای فیدر موتور از نظر طراحی و نمودار مدار می شود.

SIMOCODE pro makes unnecessary a lot of additional hardware and wiring in the control circuit, which leads to a high standardization of the motor feeder in terms of design and circuit diagram.

SIMOCODE pro بسیاری از سخت‌افزارها و سیم‌کشی‌های اضافی را در مدار کنترل غیرضروری می‌کند که منجر به استانداردسازی بالای فیدر موتور از نظر طراحی و نمودار مدار می‌شود.

SIMOCODE pro makes a lot of additional hardware and wiring unnecessary in the control circuit, which leads to high standardization of the motor feeder in terms of design and circuit diagram.جزئیات عملیات، خدمات و داده های عیب یابی SIMOCODE pro داده های مختلف عملیاتی، خدماتی و عیب یابی را در دسترس قرار می دهد و به تشخیص به موقع عیوب احتمالی و جلوگیری از آنها با اقدامات پیشگیرانه کمک می کند. در صورت بروز نقص، عیب را می‌توان خیلی سریع تشخیص داد، محلی‌سازی کرد و آن را اصلاح کرد – هیچ یا بسیار کوتاهی وجود دارد. داده های عملیاتی حالت سوئیچینگ موتور حاصل از جریان جریان در مدار اصلی تمام جریان های فاز کلیه ولتاژهای فاز و ولتاژ خط به خط توان اکتیو، توان ظاهری و ضریب توان عدم تقارن فاز و توالی فاز جریان خطای زمین فرکانس زمان سفر دمای موتور زمان خنک شدن باقی مانده و غیره داده های سرویس ساعت کار موتور زمان توقف موتور تعداد راه اندازی موتور تعداد سفرهای اضافه بار فاصله آزمایش اجباری مدارهای فعال کننده انرژی مصرف شده نظرات داخلی ذخیره شده در دستگاه و غیره داده های تشخیصی پیام‌های هشدار اولیه و خطای متعدد ثبت خطای دستگاه داخلی با مهر زمان مهر زمانی وضعیت آزادانه قابل انتخاب، پیام های هشدار یا خطا و غیره. عملکرد و تشخیص آسان پنل های اپراتور پنل اپراتور برای کنترل فیدر موتور استفاده می شود و می تواند جایگزین تمام دکمه های فشاری معمولی و چراغ های نشانگر برای صرفه جویی در فضا شود. SIMOCODE pro یا فیدر را مستقیماً در کابینت کنترل قابل اجرا می کند. این دارای تمام LED های وضعیت موجود در واحد اصلی است و رابط سیستم را برای پارامترسازی یا تشخیص ساده در رایانه شخصی / PG خارجی می کند. پنل های اپراتور با نمایشگر به عنوان جایگزینی برای پنل اپراتور استاندارد 3UF720 برای SIMOCODE pro V، یک پنل اپراتور با نمایشگر نیز وجود دارد: بنابراین 3UF721 علاوه بر نشان دادن مقادیر اندازه‌گیری شده فعلی، داده‌های عملیاتی و تشخیصی یا اطلاعات وضعیت فیدر موتور در کنترل می‌تواند کابینه برای کنترل موتور می توان از دکمه های فشاری پنل اپراتور استفاده کرد. علاوه بر این، می توان پارامترهایی مانند جریان نامی موتور، مقادیر حد و غیره را مستقیماً از طریق پنل اپراتور با صفحه نمایش (با SIMOCODE pro V PROFIBUS از E15، SIMOCODE pro V Modbus RTU از E03 و با همه SIMOCODE pro V تنظیم کرد. PROFINET و EtherNet/IP). ارتباط SIMOCODE pro یا یک رابط PROFIBUS DP یا Modbus RTU یکپارچه (اتصال SUB-D یا ترمینال) یا یک رابط PROFINET یا EtherNet/IP (2 x RJ45) دارد. قطع اتصال بدون خرابی از طریق PROFIBUS یا PROFINET با نمایه PROFIsafe نیز همراه با یک کنترل کننده ایمن خطا (F-CPU) و ماژول دیجیتالی DM-F PROFIsafe امکان پذیر است. SIMOCODE pro PROFIBUS SIMOCODE p
